h1z2z2-k1×4光伏線外徑

一、基本信息

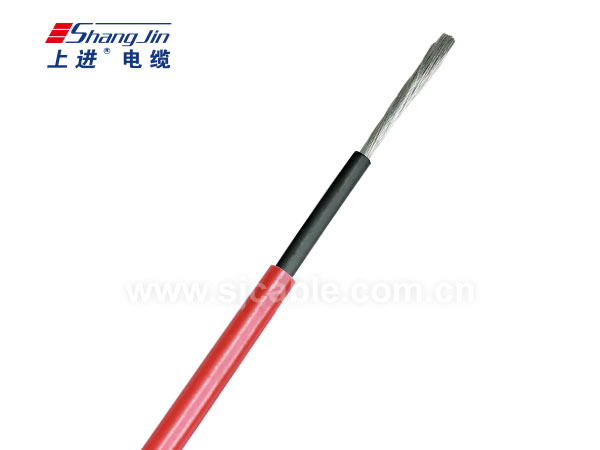

產品名稱：h1z2z2-k1×4光伏電纜線

型號規格：H1Z2Z2-K1×4

導體規格：單芯導體橫截面積為4平方毫米

二、詳細說明

應用特點

用途：此款光伏電纜主要用于光伏發電直流電路系統。它可以承受高達56A的最大載流量和DC1500V的最大電壓。

材質：具備耐紫外線、耐高低溫、耐酸堿、防水等優良性能，適用于大多數戶外環境。鍍錫銅導體具有超高抗氧化生銹性能，使得這款線纜的正常戶外使用壽命超過25年，室內布線使用壽命則更加長久耐用。

認證：H1Z2Z2-K型號是TUV認證中新標準EN50618的1500V電壓太陽能光伏電纜，在原有PV1-F基礎上保持物理性能不變，并在電氣性能上進行了優化提升。

結構組成

導體：鍍錫銅多股線，符合EN60228,5類軟導體。

絕緣層：低煙無鹵輻照交聯聚烯烴環保絕緣材料。

護套材料：低煙無鹵輻照交聯聚烯烴環保耐紫外線護套材料。

顏色：絕緣顏色一般為黑色，護套顏色一般為黑色或其他可定制顏色。

技術指標

額定電壓：ACU0/U=1/1kV，DC1.5/1.5kV

測試電壓：6500V，50Hz，5分鐘

溫度范圍：-45℃到125℃

使用壽命：25年（通過TUV/UL認證）

最大短路溫度：280℃

彎曲半徑：固定安裝≥4倍電纜直徑，移動安裝≥5倍電纜直徑

材料特性/標準

防火性能：符合EN60332-1-2:2004

煙霧排放：符合IEC61034，最小60%的透光率

低火災荷載：DIN51900

認證標準：EN50618:2014

三、電纜外徑及其他參數

根據相關文檔，此類光伏電纜的具體外徑及相關參數如下表：

這些參數表明，對于H1Z2Z2-K1×4光伏電纜，其外徑約為5.8毫米，重量大約為64克每公里，而導體最大直流電阻約為5.09歐姆每公里。

四、應用標準

這種電纜的設計和制造符合以下歐洲和國際標準：

EN50618:2014

IEC60228class5

IEC60332-1-2

五、產品優勢

耐用性和環境適應性：由于采用了高質量的材料和先進的制造工藝，這種電纜不僅具備優異的電氣性能，還具有出色的機械強度和耐候性。可以在極端環境下長時間穩定工作，適合各種苛刻的應用場景。

環保和安全性：低煙無鹵材料的選擇不僅減少了環境污染，還在火災情況下提供了更高的安全保障，符合現代綠色建筑的要求。

長壽命和低成本維護：長達25年的使用壽命大大降低了更換和維護成本，提高了整體經濟效益。

綜上所述，H1Z2Z2-K1×4光伏電纜是一種高性能、高可靠性的電纜解決方案，特別適用于嚴苛環境下的光伏發電系統。其設計符合國際高標準，使其在市場上具有顯著的競爭優勢。
